Un esquema eléctrico camper es el plano que muestra todos los componentes de la instalación de tu furgoneta y cómo se conectan entre sí, desde que se genera la energía hasta que llega al aparato que la consume. Sus protagonistas son siempre los mismos: panel solar y toma de corriente exterior (generan o aportan energía), regulador MPPT y cargador (controlan cómo se carga la batería), batería de litio (la almacena), cuadro de distribución con fusibles (la reparte de forma segura) y consumos de 12V y 220V a través del inversor (la usan la nevera, las luces, el portátil…).
La relación entre ellos sigue siempre la misma cadena: el panel carga la batería a través del regulador; la batería alimenta el cuadro de distribución protegida por un fusible principal; y desde ahí salen dos ramas, una directa a los aparatos de 12V y otra a través del inversor para los de 220V. Con esta idea clara, vamos con el diagrama completo y cada bloque en detalle.
A lo largo de esta serie hemos ido explicando cada componente de la instalación eléctrica de una furgoneta camperizada por separado: paneles solares, baterías, inversores y reguladores de carga. En este artículo unimos todas las piezas en un esquema eléctrico completo, con un diagrama visual y la explicación de cada bloque, para que entiendas cómo se relaciona cada componente con el resto antes de empezar la instalación física.
Este esquema reúne los principales componentes de una instalación eléctrica camper y permite entender cómo se relacionan entre sí antes de planificar la instalación.

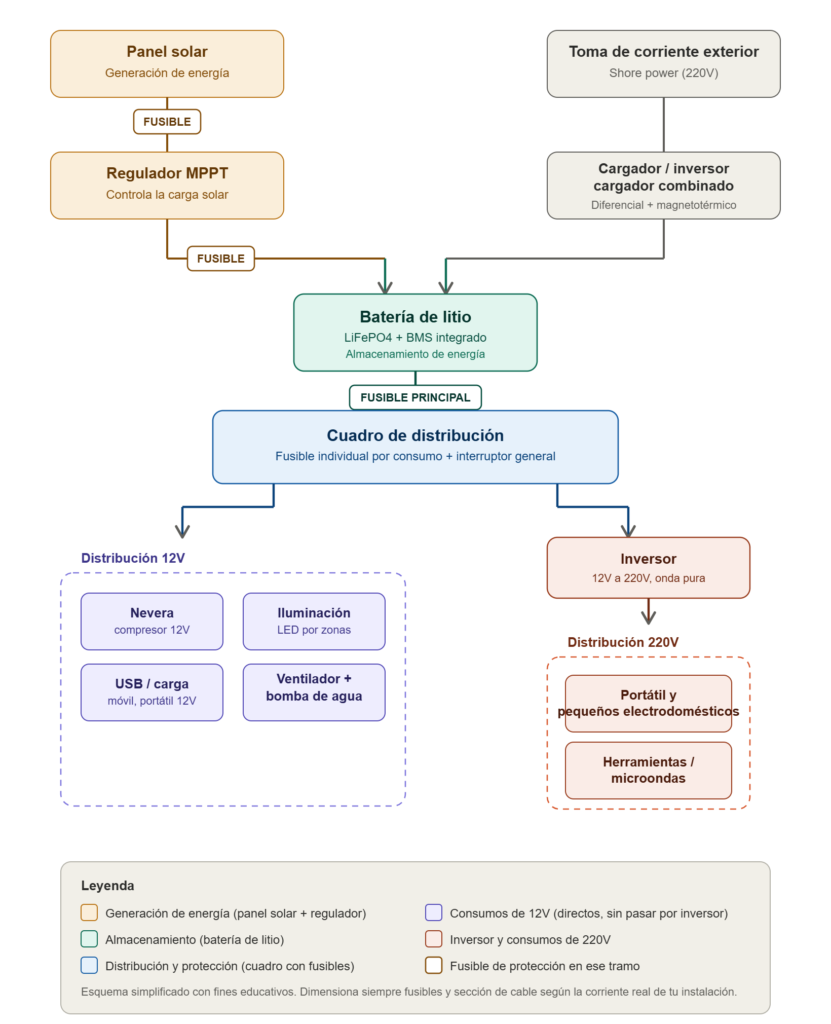

El esquema eléctrico visual completo
Antes de entrar en el detalle de cada bloque, aquí tienes el diagrama completo del sistema, con el flujo de energía desde las dos fuentes posibles (panel solar y toma de corriente exterior) hasta los consumos finales, pasando por cada punto de protección:
Como puedes ver, el sistema se organiza en cinco bloques conectados entre sí: generación, gestión de carga, almacenamiento, distribución y consumo. Vamos a explicar cada uno con detalle.
Componente 1: el panel solar
El panel solar es el punto de partida del sistema en la mayoría de instalaciones: convierte la luz solar en corriente continua que, tras pasar por el regulador, carga la batería. Como explicamos en los primeros artículos de esta serie, su potencia debe calcularse a partir de tu consumo diario real, no de una cifra genérica, y su tipo (rígido o flexible) depende de tu prioridad entre durabilidad y peso.
En el esquema, el panel aparece como la primera caja del bloque de generación (en color ámbar), conectado mediante un fusible al regulador de carga. Este fusible es la primera protección del sistema: evita que un cortocircuito en el cableado exterior del panel pueda dañar el resto de la instalación.
Componente 2: el regulador de carga MPPT
El regulador es el componente que recibe la energía del panel solar y la transforma en los parámetros de voltaje y corriente correctos para cargar la batería de forma segura y eficiente. Como explicamos en el artículo específico de esta serie sobre MPPT frente a PWM, la tecnología MPPT es la recomendada en prácticamente cualquier instalación actual, por su mayor eficiencia de conversión.
En el diagrama, el regulador se sitúa justo debajo del panel, dentro del mismo bloque de generación. Es fundamental que el regulador tenga un perfil de configuración específico para batería de litio (si es la tecnología que vas a usar), y no solo perfiles genéricos pensados para plomo-ácido, como explicamos en el artículo dedicado a cómo instalarlo paso a paso.
Componente 3: la batería
La batería es el corazón del sistema: almacena la energía generada por el panel (o recibida desde la red exterior) para que esté disponible cuando la necesites, independientemente de si en ese momento hay sol o no. En el esquema aparece en color verde/teal, recibiendo las líneas tanto del regulador solar como del cargador conectado a la toma exterior, cada una protegida por su propio fusible.
Como hemos explicado en varios artículos de esta serie, la tecnología de litio LiFePO4 es la recomendación general para instalaciones actuales, gracias a su mayor capacidad útil real, su vida útil superior y su menor peso frente al AGM tradicional. El BMS integrado en la batería (Battery Management System) es el que gestiona internamente las protecciones de sobrecarga, sobredescarga, cortocircuito y temperatura, complementando al fusible externo del propio circuito.
Componente 4: los fusibles y protecciones
Aunque no son un «bloque» con su propia caja en el diagrama, los fusibles aparecen en cada punto de conexión relevante, y merecen una explicación propia porque son, junto con la calidad del BMS, el elemento de seguridad más importante de toda la instalación.
Cada fusible debe protegerse en función de dos límites: la capacidad del cable que protege y la corriente máxima que puede exigir el componente conectado. En el esquema visual, encontrarás un fusible en cada uno de estos puntos:
- Entre el panel solar y el regulador de carga.
- Entre el regulador de carga y la batería.
- Entre la batería y el cuadro de distribución (el fusible principal, normalmente el de mayor amperaje de toda la instalación).
- Dentro del propio cuadro de distribución, un fusible individual para cada consumo (nevera, luces, USB, inversor, etc.), aunque por simplicidad el diagrama los agrupa dentro de la caja del cuadro en lugar de dibujar cada uno por separado.
Como explicamos en el artículo específico de esta serie sobre fusibles y protecciones, un fusible individual por consumo (en lugar de uno único general) permite aislar un problema en un solo aparato sin dejar sin energía al resto del sistema.

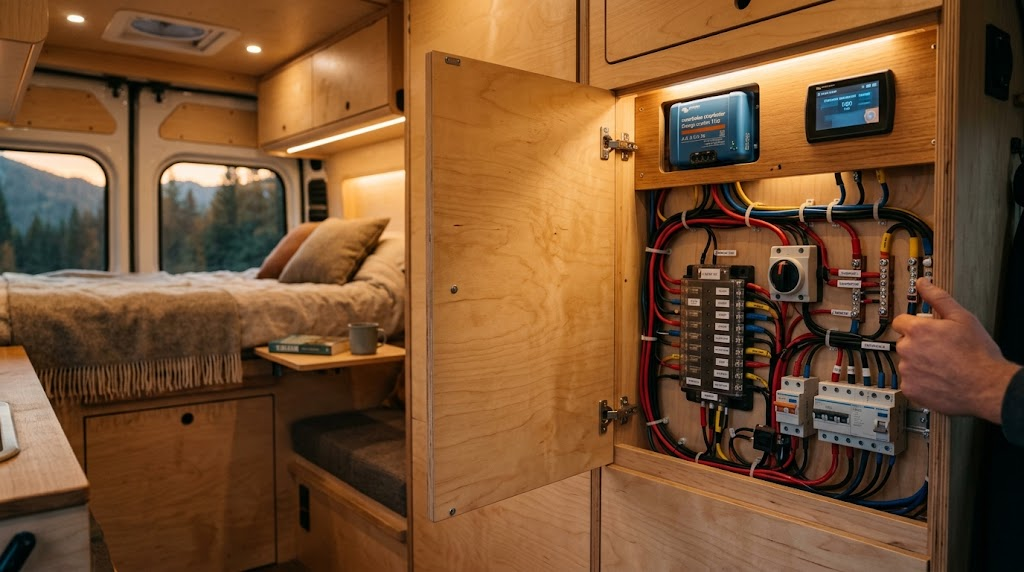

Componente 5: el cuadro de distribución
El cuadro de distribución es el punto central desde el que se reparte la energía de la batería hacia los distintos consumos, tanto de 12V como (a través del inversor) de 220V. En el esquema aparece en azul, justo debajo de la batería y su fusible principal, con el interruptor general de la instalación integrado en el mismo bloque.
Este interruptor general es una pieza de seguridad clave: permite desconectar toda la instalación de la batería con un único gesto, algo fundamental tanto para el mantenimiento habitual como para una situación de emergencia, como explicamos en el artículo sobre errores eléctricos peligrosos de esta serie.
Componente 6: la distribución de 12V
A la izquierda del diagrama se agrupan los consumos que se alimentan directamente en corriente continua de 12V, sin pasar por el inversor: nevera de compresor, iluminación LED, carga de dispositivos por USB, ventilador de techo y bomba de agua. Como explicamos en el artículo sobre diferencias entre 12V y 220V, priorizar estos consumos directos siempre que exista alternativa compatible mejora la eficiencia general del sistema, evitando la pérdida de energía de una doble conversión de voltaje innecesaria.
Cada una de estas cajas del diagrama representa, en la instalación real, un circuito independiente con su propio fusible dentro del cuadro de distribución, no un único cable compartido para todos los consumos de 12V.
Componente 7: el inversor y la distribución de 220V
A la derecha del diagrama, el inversor recibe la energía de 12V del cuadro de distribución y la convierte en corriente alterna de 220V, necesaria para portátiles, pequeños electrodomésticos y herramientas que no tengan alternativa de 12V. Como explicamos en el artículo sobre onda pura frente a onda modificada, la recomendación general es un inversor de onda pura para garantizar compatibilidad total con la electrónica sensible que se suele llevar en una furgoneta.
Los consumos de 220V, representados en la parte inferior derecha del esquema, dependen completamente de que el inversor esté encendido, a diferencia de los consumos de 12V, que están disponibles de forma directa siempre que el interruptor general esté activado.
La segunda entrada de energía: la toma de corriente exterior
En la parte superior derecha del diagrama aparece la segunda fuente de energía posible del sistema: la toma de corriente exterior o shore power, que permite conectar la furgoneta a un enchufe externo (camping, garaje) para cargar la batería sin depender del sol. Esta entrada pasa por un cargador (o un inversor cargador combinado, como explicamos en el artículo específico de esta serie) antes de llegar a la batería, y debe incluir siempre un interruptor diferencial y un magnetotérmico, dado el mayor riesgo asociado a la tensión de 220V que circula en este tramo.
Es importante entender que esta entrada y la del panel solar son independientes entre sí, aunque ambas confluyen finalmente en la misma batería: puedes tener sol y estar conectado a red exterior al mismo tiempo, y el sistema simplemente combina ambas fuentes de carga (dentro de los límites de corriente que la batería pueda aceptar de forma segura).
Sección de seguridad: lo que este esquema no debería omitir nunca
Más allá de entender qué hace cada bloque, hay una serie de principios de seguridad que deberían estar presentes en cualquier versión de este esquema que apliques a tu propia furgoneta, sin excepción:
Un fusible en cada tramo relevante, dimensionado según la corriente máxima de ese tramo concreto y la capacidad del cable instalado, nunca «a ojo» ni copiado de otra instalación con componentes distintos.
Un interruptor general accesible, que permita desconectar toda la instalación de la batería en segundos, tanto para mantenimiento habitual como en caso de emergencia.
Separación clara entre los circuitos de 12V, 220V del inversor y 220V de la red exterior, con su propio cableado y sus propias protecciones, sin mezclarlos directamente sin pasar por el componente de conversión correspondiente.

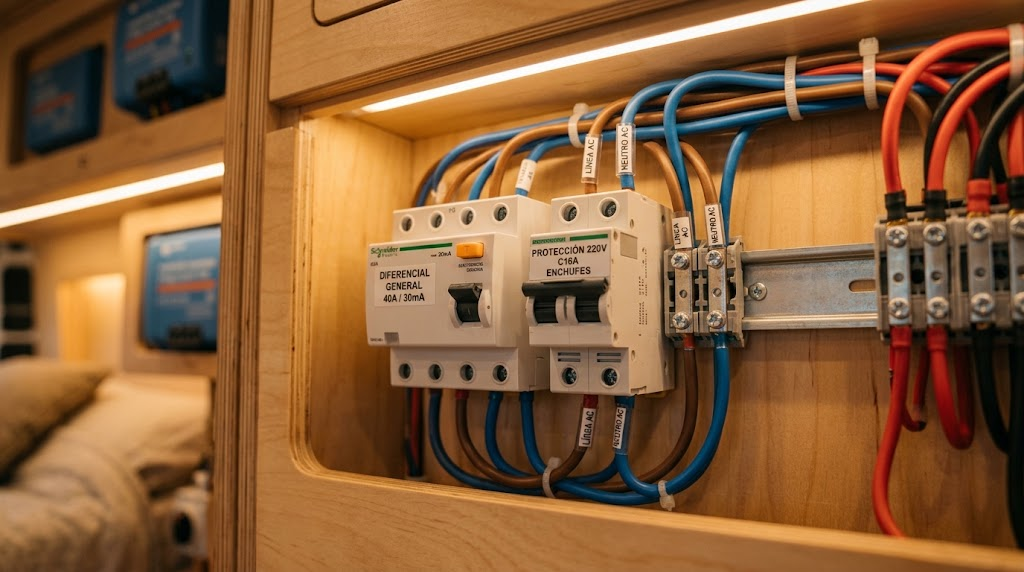

Interruptor diferencial en el tramo de toma de corriente exterior, un elemento de protección que nunca debería omitirse en un circuito de 220V que puede entrar en contacto con las personas.
Si tienes dudas sobre si tu instalación concreta necesita un instalador autorizado, especialmente en la parte de 220V, puedes consultar la Guía Técnica del REBT (Guía BT-03) del Ministerio de Industria, que explica con detalle qué tipo de instalaciones requieren esta certificación específica.
Errores habituales al diseñar el esquema eléctrico
Empezar a comprar componentes antes de dibujar el esquema. Es el error más frecuente: se compra primero la batería, después el panel, y se intenta encajar todo sobre la marcha, sin haber definido antes cómo se van a conectar entre sí ni qué corriente va a circular por cada tramo.
No incluir fusibles individuales por consumo, optando por un único fusible general para simplificar el cuadro de distribución, lo que deja sin energía a toda la instalación ante un fallo puntual en un solo aparato.
Mezclar el cableado de distintos voltajes sin la separación adecuada, especialmente entre el circuito del inversor y el de la toma de corriente exterior, que deberían mantenerse claramente diferenciados aunque ambos trabajen en 220V.
No dejar constancia por escrito del esquema final, confiando en la memoria para futuras revisiones o ampliaciones. Como explicamos en el artículo sobre etiquetado y organización del cuadro eléctrico de esta serie, guardar una copia del esquema (como esta imagen) dentro de la propia furgoneta ahorra muchísimo tiempo en cualquier revisión futura.
Dimensionar el regulador o el inversor «justo» a la potencia actual, sin ningún margen para una futura ampliación, obligando a sustituir todo el componente si más adelante se añade un segundo panel o un electrodoméstico de mayor consumo.
Ejemplo de una instalación sencilla aplicando este esquema
Para que veas el esquema aplicado a un caso concreto, veamos cómo quedaría en una furgoneta pequeña, con un uso de vanlife ocasional (fines de semana, sin trabajo remoto ni electrodomésticos de alto consumo):
| Bloque del esquema | Componente elegido en este ejemplo |
|---|---|
| Panel solar | 150W, célula monocristalina, panel rígido |
| Regulador MPPT | 20-30A, con perfil de litio |
| Batería | Litio LiFePO4, 100Ah |
| Fusible principal | 100A, en el tramo batería-cuadro |
| Cuadro de distribución | 6 circuitos con fusible individual (nevera, luces, USB, ventilador, bomba de agua, inversor) |
| Inversor | 500-700W, onda pura |
| Toma de corriente exterior | Opcional en este perfil, con diferencial si se instala |
Con esta configuración, siguiendo exactamente la estructura del esquema visual de este artículo, el consumo diario esperado (según los perfiles que vimos en el artículo sobre cuánta energía consume una furgoneta camperizada al día) rondaría los 300-400 Wh, perfectamente cubierto por esta instalación con margen de sobra incluso en días de poco sol.
Si tu caso se parece más a un perfil de vanlife habitual o de vida a tiempo completo, el mismo esquema sigue siendo válido en su estructura general: lo que cambia es la potencia y capacidad de cada componente, no la forma en que se conectan entre sí, tal como hemos explicado en los artículos de presupuestos y kits de esta serie.
Recomendaciones para adaptar este esquema a tu propia furgoneta
- Dibuja tu propia versión de este esquema antes de empezar a instalar nada, ajustando los componentes y potencias a tu caso concreto, en lugar de instalar directamente sin ningún plano de referencia.
- Etiqueta cada cable y fusible durante la instalación, siguiendo tu propio esquema, para facilitar el mantenimiento futuro.
- Guarda una copia del esquema final (impresa o en el móvil) dentro de la propia furgoneta, útil tanto para ti como para cualquier profesional que tenga que revisar la instalación en el futuro.
- Revisa la coherencia entre todos los componentes: la corriente máxima del regulador, del inversor, de los fusibles y de la sección de cable deben ser compatibles entre sí en cada tramo, no solo individualmente correctos.
Por qué el orden de los bloques importa tanto como los propios componentes
Un detalle que se pierde fácilmente si solo se mira el diagrama de forma superficial es que cada bloque protege al siguiente, y ese orden no es casual ni intercambiable. El regulador de carga protege a la batería de recibir un voltaje o corriente excesivos desde el panel solar; el cuadro de distribución con fusibles protege tanto a la batería (evitando que se descargue de golpe ante un cortocircuito en algún consumo) como a cada aparato individual conectado; el inversor entrega a los aparatos de 220V una corriente estable y con las protecciones internas que vimos en el artículo correspondiente de esta serie.
Si alteras este orden —por ejemplo, conectando el panel solar directamente a la batería sin pasar por el regulador, algo que por desgracia sigue viendo con cierta frecuencia en instalaciones caseras improvisadas— pierdes precisamente la protección que ese bloque estaba aportando al conjunto. El esquema visual de este artículo no es solo una guía de «qué comprar», sino también de «en qué orden debe fluir la energía» para que cada componente cumpla su función de protección respecto al siguiente.
Cómo se relaciona este esquema con el resto de artículos de la serie
Si has ido siguiendo esta serie desde el principio, notarás que este artículo no introduce ningún componente nuevo: es, literalmente, el punto de encuentro de todo lo explicado hasta ahora. Cada bloque del diagrama enlaza directamente con uno o varios artículos anteriores, y conviene tenerlos a mano mientras diseñas tu propia versión del esquema:
Para el bloque de generación (panel solar y regulador), los artículos sobre cuántos paneles solares necesitas, panel rígido frente a flexible, y regulador MPPT frente a PWM te ayudan a decidir la potencia y tecnología exactas de estos dos componentes.
Para el bloque de almacenamiento (batería), los artículos sobre litio frente a AGM, cuántos amperios hora necesitas, y qué es un BMS te permiten dimensionar y elegir correctamente este componente central del sistema.
Para el bloque de distribución y protección, los artículos sobre secciones de cable y sobre fusibles y protecciones detallan exactamente cómo calcular cada uno de los elementos que en el diagrama aparecen simplificados como una única caja o una etiqueta de «fusible».
Para los bloques de consumo (12V y 220V), los artículos sobre diferencias entre ambos sistemas, cómo elegir la potencia del inversor, y onda pura frente a modificada completan la información que necesitas para decidir qué aparatos van en cada lado del esquema.
Tener todos estos artículos como referencia mientras rellenas tu propia versión del esquema, componente a componente, es la forma más ordenada de abordar todo el proyecto sin perderte entre tanta información técnica repartida en distintos textos.
Diferencias en el esquema según el tamaño de la instalación
Aunque la estructura general de cinco bloques se mantiene siempre igual, el esquema se «ensancha» de forma distinta según la complejidad de tu proyecto:
Instalación pequeña (uso ocasional): un único panel, un único regulador, una única batería, un cuadro de distribución sencillo con pocos circuitos, y en muchos casos sin inversor o con uno de baja potencia. El diagrama de este artículo, tal cual, se ajusta prácticamente sin cambios a este perfil.
Instalación media (vanlife habitual): el esquema sigue siendo el mismo, pero cada bloque gana algo de complejidad interna: el panel puede ser de mayor potencia o estar compuesto por dos unidades, la batería puede tener mayor capacidad, y el cuadro de distribución suele tener más circuitos individuales (uno para cada electrodoméstico adicional).
Instalación grande (vida a tiempo completo, alto consumo): aquí es habitual ver dos baterías en paralelo (como mencionamos en las preguntas frecuentes), dos paneles solares combinados, un inversor de mayor potencia, y en muchos casos calefacción integrada con su propia rama eléctrica auxiliar. La estructura de bloques del esquema se mantiene, pero cada bloque puede llegar a estar compuesto por varios componentes trabajando en conjunto en lugar de uno solo.
Esta escalabilidad es, precisamente, una de las razones por las que merece la pena entender bien el esquema general antes de fijarte en los componentes concretos: una vez que entiendes la lógica de los cinco bloques, adaptar el diagrama a un proyecto más grande o más pequeño es mucho más sencillo que aprenderlo de cero para cada tamaño de instalación.
Preguntas frecuentes
¿Puedo usar este esquema tal cual para mi furgoneta, sin modificarlo?
La estructura general (los cinco bloques y su orden de conexión) es válida para prácticamente cualquier instalación de furgoneta camperizada. Lo que debes ajustar son las potencias y capacidades concretas de cada componente, según el cálculo de tu propio consumo, como explicamos en los primeros artículos de esta serie.
¿Es obligatorio tener toma de corriente exterior en el esquema?
No. Es un componente opcional, especialmente prescindible si tu uso es ocasional y no sueles conectarte a red eléctrica externa. Puedes construir tu instalación solo con la rama de generación solar, dejando la toma exterior como una ampliación futura si más adelante la necesitas.
¿Qué pasa si mi furgoneta va a tener dos baterías en paralelo?
El esquema general no cambia: simplemente el bloque de «batería» se convierte en dos unidades conectadas entre sí siguiendo el proceso que explicamos en el artículo específico de esta serie sobre cómo conectar baterías de litio en paralelo, manteniendo el mismo fusible principal (o uno por cada batería, según la recomendación de ese artículo) antes del cuadro de distribución.
¿Debo mostrar este esquema a un profesional aunque haga la instalación yo mismo?
No es obligatorio, pero es muy recomendable, especialmente si tienes dudas sobre el dimensionado de algún componente. Como explicamos en el artículo sobre instalación asistida de esta serie, una revisión puntual del esquema por parte de un profesional, antes de empezar a instalar, puede detectar errores de planificación que son mucho más baratos de corregir sobre el papel que una vez el cableado ya está montado.
Conclusión
Un esquema eléctrico completo para furgoneta camperizada no es más que la suma ordenada de los componentes que hemos visto en artículos anteriores de esta serie: generación (panel solar y regulador), almacenamiento (batería), distribución (cuadro con fusibles) y consumo (aparatos de 12V y 220V), con las protecciones adecuadas entre cada bloque. Dedicar tiempo a diseñar y dibujar este esquema antes de instalar nada —usando el diagrama visual de este artículo como punto de partida— es, con diferencia, el paso que más problemas evita a largo plazo en todo el proyecto de camperización.
